一,产品概述(General Description)
        JTM6004 是一款针对手电筒照明应用领域研发的LED驱动控制芯片。它包括一个PFM控制器、一个反相器、一个低电压启动电路、一个逻辑控制电路和一个功率管。JTM6004采用较高的开关频率和较低的占空比控制方式，实现高效率的电能转换。
      JTM6004主要应用于2节充电电池或2节碱性电池供电下的LED照明产品上。为设计应用工程师选择LED驱动方案提供了一款理想器件。它可以根据设计需要配置1-20个LED并联，驱动负载最大为3W的LED。

二.产品特点(Features)
低启动电压：1.8V，工作电压范围：1.8~3.2V
低功耗，外围简单
电流大小可调，电感大电流小
封装形式：SOT89-3、 SOT23
可驱动 1 个 3W 白光 LED，3 个 1W 白光 LED并联，15-30 个普通白光 LED 等
高效率≥80%

三,应用范围 (Applications)
   LED 手电筒、LED 头灯、LED 装饰灯等等

四.下载产品资料PDF文档


jtm6004

五,产品封装图 (Package)

管脚序号			管脚 定义	功能说明
TO92	SOT23-3	SOT23-3 (定制)
1
1	2	LX	功率管输出
2	3	1	VDD	电源输入端
3	2	3	GND	芯片接地脚

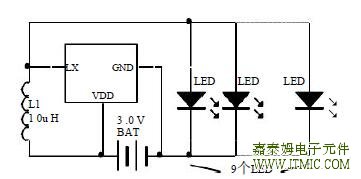

六.电路原理图


Note1：芯片 JTM6004 TO92
Note2：9 个普通白光 LED （502W）并联
Note3：L1=10uH 色码电感 封装 0307
Note4：BAT 电压 3.0V 时，输入电流 Iin=500mA，输出电流 Iled=288mA
Note5：此应用电路非常适合普通 LED 照明手电筒的应用。具有高光效，亮度高。
Note6: LED 选择，批量 LED 时尽可能选择 LED 色差较均匀的并联在一起。（尽管本电路对 LED 色差不
均匀有较好抑制。）

七,功能概述

LED 数目	电感	输入电流	输出电流
1 个	33uH 色环（0307）	120ma	69ma
1 个	10uH 色环（0307）	140ma	74ma
3 个	220uH 色环（0307）	160ma	100ma
3 个	33uH 色环（0307）	280ma	160ma
3 个	10uH 色环（0307）	330ma	180ma
5 个	33uH 色环（0307）	340ma	190ma
5 个	10uH 色环（0307）	370ma	210ma
9 个	33uH 色环（0307）	360ma	230ma
9 个	22uH 色环（0307）	400ma	246ma
9 个	10uH 色环（0307）	500ma	288ma
1 个 1W	10uH 色环（0307）	560ma	352ma
