jtm1673,jtm1671 是一款 75 欧姆视频驱动芯片，内置嵌位电路，低通滤波器以及 12dB 的驱动电路

1.产品概述         2.产品特点
3.应用范围       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述       8.相关产品

一,产品概述(General Description)
jtm1673 是一款 75 欧姆视频驱动芯片，内置嵌位电路，低通滤波器以及 12dB 的驱动电路。芯片可以工作在 3V 和 5V 系统，四级低通滤波器可以很好地滤除前级 DAC 采样噪声。芯片既可以 DC 耦合输出，也可以 AC 耦合输出，当选择 AC 耦合输出时，倾斜校正电路可以减小输出的耦合电容；选择 DC 耦合输出时可以不需电容，节省PCB 面积。芯片主要用于带视频输出口的设备，如：DVD，媒体播放器，机顶盒，通讯设备等等。

二.产品特点(Features)

低电压工作 2.5～5.5V
待机省电模式（<1uA）
内部嵌位
AC 与 DC 输出
内置 4 级低通滤波器
双视频输出驱动（75 欧姆×2）
场倾斜校正

12dB 放大器

三,应用范围 (Applications)
DVD，媒体播放器，
机顶盒，通讯设备

四.下载产品资料PDF文档

JTM1673

JTM1671

五,产品封装图 (Package)

管脚号	管脚名	功能描述
1	PS	省电模式（悬空或低电平有效）
2	OUT	视频输出
3	SAG	场倾斜校正
4	IN	视频输入
5	GND	地
6	VCC	电源

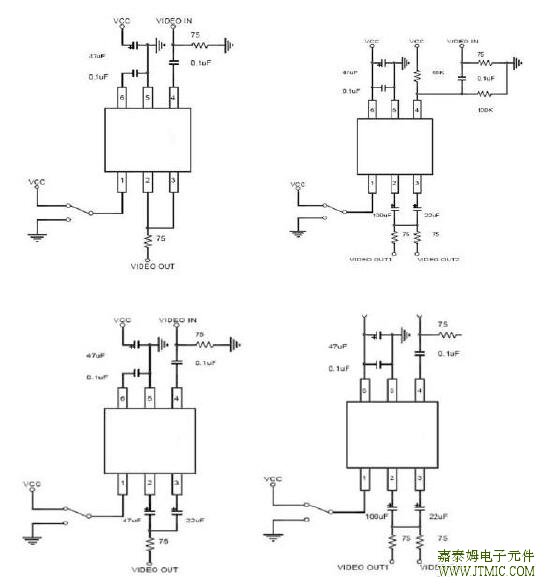

六.电路原理图

七,功能概述

参数描述	参数	极限值	单位
供电电压	VCC	10	V
功耗	PD	200	mW
最大输出电流	Iout	45	mA
工作温度	Topr	-40～+85	℃
储存温度	Tstg	-65～+125	℃

八,相关产品

运放IC

型号	工作电压	电源电流	静态电流	输入	电压增益	共模抑制比	电源电压	封装	替代型号
型号	工作电压	电源电流	静态电流	失调电压	电压增益	共模抑制比	抑制比	封装	替代型号
LM321	24V或±12V	2mA	10mA/-12mA	7mV	25 V/mV	65dB	65dB	SOT-25	LM321
LM358	24V或±12V	2mA	10mA/-12mA	7mV	25 V/mV	65dB	65dB	SOP8/DIP8	UTC358/AZ358
JRC4558	24V或±12V	3.5mA	30mA/-50mA	2mV	100dB	90dB	90dB	SOP8/DIP8	UTC4558/LM4558
LM324	24V或±12V	1.5mA	40mA/-20mA	2mV	100 V/mV	80dB	100dB	SOP14/DIP14	UTC324/AZ324

低压低功耗运放IC

型号	工作电压	电源电流	静态电流	输入	电压增益	共模抑制比	电源电压	封装	替代型号
型号	工作电压	电源电流	静态电流	失调电压	电压增益	共模抑制比	抑制比	封装	替代型号
LMV321	2.7V-5.5V	50uA	23mA	1.7mV	90dB	88dB	92dB	SOT-25	SGM321/NJM2107/MCP6001/MCP6401
LMV321	2.7V-5.5V	50uA	23mA	1.7mV	90dB	88dB	92dB	SOT-25	MC33201/NCV33201/TS921
JTM8541	2.1V-5.5V	42uA	23mA	0.8mV	90dB	88dB	92dB	SOT-25	SGM8541/AD8541
LMV358	2.7V-5.5V	100uA	23mA	1.7mV	90dB	88dB	92dB	SOP8	SGM358/MCP6002/MCP6402
LMV358	2.7V-5.5V	100uA	23mA	1.7mV	90dB	88dB	92dB	SOP8	MC33202/NCV33202/TS922
LMV324	2.7V-5.5V	200uA	23mA	1.7mV	90dB	88dB	92dB	SOP14	SGM324/MCP6004/MCP6404
LMV324	2.7V-5.5V	200uA	23mA	1.7mV	90dB	88dB	92dB	SOP14	MC33204/NCV33204/TS924

比较器IC

型号	工作电压	静态电流	输出电流	输入失调电压	电压增益	输出饱和电压	响应时间	封装	替代型号
LM393	24V或±12V	2.5mA	-16mA	1mV	50 V/mV	150mV	1.3ns	SOP8/DIP8	UTC393/AZ393
LM339	24V或±12V	1mA	-16mA	2mV	50 V/mV	130mV	1.3ns	SOP14/DIP14	UTC339/AZ339


型号	功能	工作电压	工作电流	信噪比	输出增益	封装	替代型号
JTM1671	6dB/75 欧姆视频驱动IC	2.5V-5.5V	7mA	70dB	6dB	SOT-26	MM1671
							NJM2561
							NJM2575
JTM1673	6dB/75 欧姆视频驱动IC	2.5V-5.5V	7mA	70dB	12dB	SOT-26	MM1673
JTM1681	单通道6 阶高清视频滤波驱动IC	2.5V-5.5V	11mA	60dB	6dB	SOT-26	MM1681
NJM2267	双通道6dB/75 欧姆负载驱动IC	4.85V-9V	14mA	70dB	6dB	DMP8	NJM2267
FMS6143	三通道四阶视频滤波器IC	4.75V-5.25V	27mA	75dB	6dB	SOP-8	FMS6143
FMS6143	三通道四阶视频滤波器IC	4.75V-5.25V	27mA	75dB	6dB	SOP-8	SGM9115
FMS6263	三通道6 阶高清视频滤波驱动IC	2.5V-5.5V	27.5mA	60dB	6dB	SOP-8	FMS6363


型号	功能	工作	静态电流	输入	输入	输出	输出	封装	替代型号
型号	功能	电压范围	静态电流	高电平	低电平	高电平	低电平	封装	替代型号
JTM74HC04D	六反相器IC	2-6V	2uA	3.15V/	1.35V/	4.32V/	0.15V/	SOP14/DIP14	SN74HC04
JTM74HC04D	六反相器IC	2-6V	2uA	VCC=4.5V	VCC=4.5V	VCC=4.5V	VCC=4.5V	SOP14/DIP14	SN74HC04
JTM74HC138D	3线-8线	2-6V	8uA	3.15V/	1.35V/	4.5V/	0V/	SOP16/DIP16	SN74HC138
JTM74HC138D	译码器IC	2-6V	8uA	VCC=4.5V	VCC=4.5V	VCC=4.5V	VCC=4.5V	SOP16/DIP16	SN74HC138
JTM74HC595D	八位移位	2-6V	80uA	3.15V/	1.35V/	4.5V/	0V/	SOP16/DIP16	SN74HC595
JTM74HC595D	寄存器IC	2-6V	80uA	VCC=4.5V	VCC=4.5V	VCC=4.5V	VCC=4.5V	SOP16/DIP16	SN74HC595
JTM74HC245D/T	八位总线	3-7V	4uA	最小2.8V	最大1.5V	最小5.8V	最大0.2V	SOP20/	SN74HC245
JTM74HC245D/T	收发器IC	3-7V	4uA	最小2.8V	最大1.5V	最小5.8V	最大0.2V	SSOP20/DIP20	SN74HC245


型号	功能	工作电压	输入电压	静态	导通	开启	关闭	传输	输入	输出
型号	功能	工作电压	输入电压	电流	电阻	延时	延时	延时	电容	电容
CD4051	八选一	5-15V	0-VDD	10uA	80 oJTM	160 ns	75 ns	10 ns	10pF	30pF
CD4051	模拟开关IC	5-15V	0-VDD	10uA	80 oJTM	160 ns	75 ns	10 ns	10pF	30pF
CD4052	双四选一	5-15V	0-VDD	10uA	80 oJTM	160 ns	75 ns	10 ns	10pF	15pF
CD4052	模拟开关IC	5-15V	0-VDD	10uA	80 oJTM	160 ns	75 ns	10 ns	10pF	15pF
CD4053	三2选1双向	5-15V	0-VDD	10uA	80 oJTM	160 ns	75 ns	10 ns	10pF	8pF
CD4053	模拟开关IC	5-15V	0-VDD	10uA	80 oJTM	160 ns	75 ns	10 ns	10pF	8pF
JTM3157	单刀双掷	1.65-5.5V	0.25-	10uA	10 oJTM	7 ns	3 ns	3 ns	2.3pF	6.5pF
JTM3157	模拟开关IC	1.65-5.5V	0.75VCC	10uA	10 oJTM	7 ns	3 ns	3 ns	2.3pF	6.5pF
MSUSB30	双刀	1.8-4.3V	0-VDD	1uA	4.5 oJTM	10 ns	22 ns	0.3 ns	25pF	25pF
	双掷开关


NJM2244	三选一音	4.75V-13V		16.5mA
	视频开关
	&驱动IC
PI5V330	双向4通道	5V	0-VDD	0.1uA	3 oJTM	2.5 ns	1.1 ns	0.3 ns	6pF	20pF
	二选一
	视频开关



IC型号	容量	组织架构	Vcc (V)	待机电流	工作电流	接口形式	I2C时钟	封装	状态	替代型号
JTM24C02	2K Bit	256 x 8	1.8V-5.5V	1uA	1mA	2线I2C	1MHz9(5V),400KHz	SOP8/TSSOP8/	量产	AT24C02
								SOT-25/DFN8/
								DIP8
JTM24C04	4K Bit	512 x 8	1.8V-5.5V	1uA	1mA	2线I2C	1MHz(5V),400KHz	SOP8/TSSOP8	量产	AT24C04
JTM24C08	8k Bit	1024x 8	1.8V-5.5V	1uA	1mA	2线I2C	1MHz(5V),400KHz	SOP8/TSSOP8	量产	AT24C08
JTM24C16	16k Bit	2048x 8	1.8V-5.5V	1uA	1mA	2线I2C	1MHz(5V),400KHz	SOP8/TSSOP8	量产	AT24C16
JTM24C32	32K Bit	4096x 8	1.8V-5.5V	1uA	1mA	2线I2C	1MHz(5V),400KHz	SOP8/TSSOP8	量产	AT24C32
JTM24C64	64K Bit	8192x 8	1.8V-5.5V	1uA	1mA	2线I2C	1MHz(5V),400KHz	SOP8/TSSOP8	量产	AT24C64
JTM24C128	128K Bit	16384x 8	1.8V-5.5V	1uA	1mA	2线I2C	1MHz(5V),400KHz	SOP8/TSSOP8	量产	AT24C128
JTM24C256	256K Bit	32768x 8	1.8V-5.5V	1uA	1mA	2线I2C	1MHz(5V),400KHz	SOP8/TSSOP8	量产	AT24C256
JTM24C512	512K Bit	65536x 8	1.8V-5.5V	1uA	1mA	2线I2C	1MHz(5V),400KHz	SOP8/TSSOP8	量产	AT24C512
JTM93C46	1K	128x8/64X16	1.8V-5.5V	1uA	2mA	3线	-	SOP8/TSSOP8	量产	AT93C46

JTM24C系列/93C系列EEPROM IC产品有如下优点：
1.工作电压范围1.8-5.5V,工作电压范围宽
2.数据擦写次数可以达100万次。数据保持时间可达100年。
3.工业级，工作温度:-40°C---+85°C。
4.可以用于三表/家电等环境恶劣的产品市场。
5.批量一致性稳定性高。
6.和市场低端的那种擦写次数只有1万次的那种产品不同的。
