一,产品概述(General Description)
        JTM6363 是一个 3 通道视频缓冲器，它内部集成 6dB 增益的轨到轨输出驱动器和 6 阶输出重建滤波器。JTM6363 的-3dB 带宽为 35MHz，压摆率为 160V/us。JTM6363 比无源 LC 滤波器与外加驱动的 解决方案能提供更好的图像质量。它单电源供电范围为+2.5V 到+5.5V，并有极低的静态电流27.5mA，非常适用于电池供电应用。JTM6363 的输入信号为 DAC 的输出，可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。JTM6363 还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。JTM6363 的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。JTM6363 采用 SOIC-8 八管脚封装，ESD 保护可达到 8KV。

二.产品特点(Features)
3 通道 6 阶 35MHz（HD）过滤器
透明的输入箝位
6dB 增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括地
交流或直流耦合输入
交流或直流耦合输出
单电源供电范围为 2.5V 到 5.5V
低功耗，总静态电流为 27.5mA，单通道 9.2mA
SOIC-8 的封装形式

三,应用范围 (Applications)
视频放大器
有线电视和卫星机顶盒
通信设备
消费类视频
便携式和手持式产品
个人视频录像机
DVD 播放机
高清电视
放映机和幻灯机

四.下载产品资料PDF文档

JTM6363

五,产品封装图 (Package)

引脚	端口名	功能描述
1	IN1	第一通道输入
2	IN2	第二通道输入
3	IN3	第三通道输入
4	+Vs	电源电压
5	GND	地电位
6	OUT3	第三通道输出
7	OUT2	第二通道输出
8	OUT1	第一通道输出

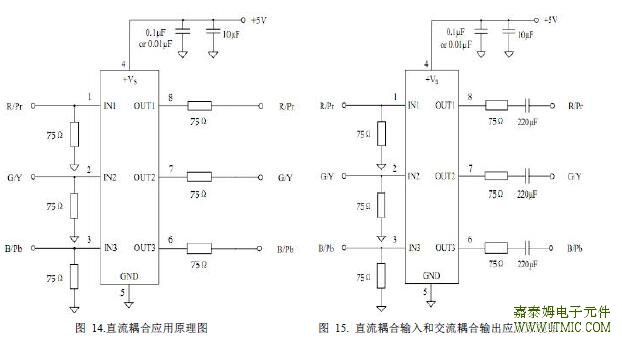

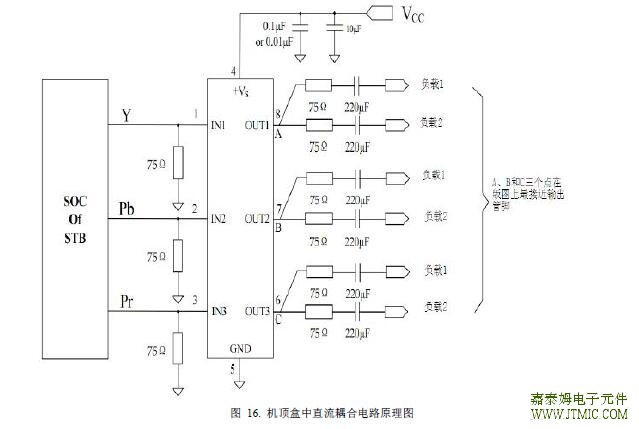

六.电路原理图



七,功能概述
         JTM6363 单电源工作电压为+2.5V 到+5V。在应用中，JTM6363 是一个完整的对高清视频信号译码
和 编码的滤波器和缓冲器。例如，JTM6363 可以在机顶盒和 DVD 播放机的 R\G\B 和 Y\Pb\Pr 输出中代
替 三个无源低通滤波器和三个运放驱动，JTM6363 的解决方案与使用分立元件的传统设计相比能节省
PCB 板面积、降低成本以及提高视频信号性能。
JTM6363 集成了一个直流耦合输入缓冲器，一个消除带外噪声的视频编码器，和一个增益为+6dB
可驱动 75Ω负载的运放驱动。交流或直流耦合输入缓冲器消除同步挤压、弯曲和场倾斜。JTM6363 的
输出也可以是直流耦合或交流耦合。

JTM6363 可交流耦合输入，也可直流耦合输入。在直流耦合应用中，不需要输入耦合电容，因为
输入视频信号来自数模转换器（DAC），该视频信号包括地和向上延伸至 1.4V。 JTM6363 可直接连接
到一个输出没有任何外部偏置，单电源供电的 DAC 网络。在以下应用中应该用交流耦合输入，比如
DAC 的输出超出 0V 到 1.4V 的范围， JTM6363 被未知的外部信号源驱动，JTM6363 被一个有它自己的
箝 位电流的 SCART 开关驱动。

        JTM6363 输出可以是直流耦合或交流耦合。输入为 0V 时，JTM6363 的输出电压为 260mV 典型值。
在直流耦合设计中，使用 75Ω的电阻连接 JTM6363 的输出引脚与外部负载，这一背向端接电阻被用于
匹配 JTM6363 和外部负载间的传输线阻抗，从而消除信号映像。JTM6363 可与外部负载直接交流耦
合， 在交流耦合中用 220uF 电容消除场倾斜。

适当的电源旁路在设计中对优化视频性能是很重要的。JTM6363 中常使用一个 0.1uF 和一个 10uF
电容来旁路电源引脚，这两个电容应尽可能的靠近 JTM6363 的输出引脚，为确保最佳的性能还需要尽
可能大的地平面。输入和输出终端电阻应尽可能接近 JTM6363 相关引脚，以避免性能退化。
在输出端 PCB 走线有 75Ω电阻，来匹配 75Ω特性阻抗电缆。在设计中，请尽量保持 JTM6363 的
输入和输出电路板迹线最短，尽可能的减小寄生杂散电容和噪声。
