一,产品概述(General Description)
          JTM5923 是一款专为移动电源设计的单芯片解决方案,内部集成了充电管理模块、放电管理模块、电量检测及 LED 指示模块、保护模块、手电筒控制模块.
         JTM5923 内置充电和放电功率 MOS，充电电流固定为 0.8A，输入 3.2V 时可以满足输出 5V/1A.
         JTM5923 内部集成了恒温充电工作模式、过温保护、过充与过放保护、输出过压保护、输出重载保护、输出短路保护等几乎所有安全保护功能以保证芯片和锂离子电池的安全,同时 JTM5923 应用电路简单,只需很少元件便可实现充电管
理与放电管理。

二.产品特点(Features)
带手电筒功能,可最大驱动 100mA 电流
独立的充电与放电状态指示
放电效率：88%（输入 3.7V，输出 5V/1A）
充电电流: 0.8A
输出：5V/1A
BAT 放电终止电压:2.85V
预设 4.2V/4.35V 充电电压
最大 20uA 待机电流
集成充电管理与放电管理
智能温度控制
集成输出过压保护、短路保护、重载保护
集成过充与过放保护
支持涓流模式以及零电压充电
封装形式：ESOP8L

三,应用范围 (Applications)
移动电源

四.下载产品资料PDF文档

jtm5923

五,产品封装图 (Package)

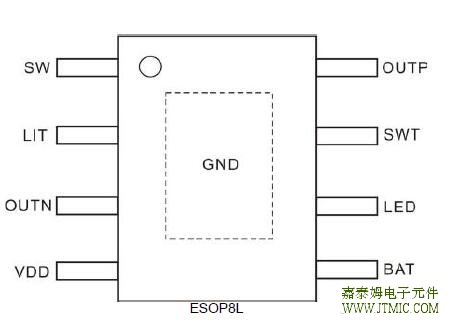

1	SW	开关端
2	LIT	NMOS 开漏手电筒照明输出端,可以驱动 100mA 的 LED 灯用于手电筒照明
3	OUTN	输出电压负极
4	VDD	充电输入电压正极
5	BAT	锂离子电池正极
6	LED	充电与放电状态指示端，外接指示 LED，充电时 LED 以 1Hz 频率闪烁，电池 充饱后 LED 常亮,放电过程 LED 常亮
7	SWT	手电筒和电量指示使能端，接按键到地，短按按键显示电量，长按按键 1.2S 手 电筒打开或关闭
8	OUTP	升压输出正极端以及输出电压采样端
Exposed PAD	GND	芯片地,此散热片须与 PCB 有良好焊接

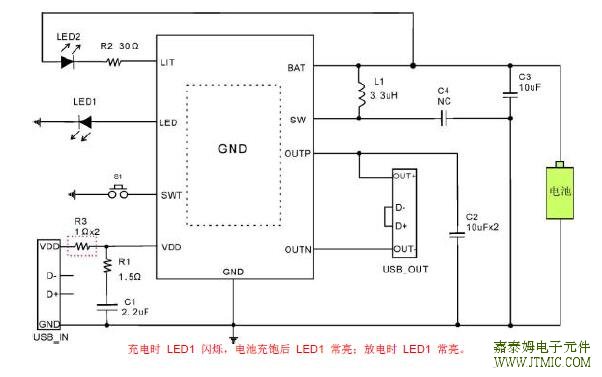

六.电路原理图


七,功能概述
恒温模式
JTM5923 内部集成了温度反馈环路，工作时，如果芯片内
部的温度升高到 110℃(表面 70℃左右)，充电或放电电流
会随着芯片的温度升高而降低，从而减小系统功耗，降
低温升，由于温度反馈控制，IC 会进入恒温模式而不用
担心损坏 IC 或者过高温度时强行关闭 IC。

手电照明输出
LIT 端可以驱动 LED 灯用于手电筒照明,最大驱动电流为
100mA ,SWT 是手电照明使能端,如果长按 S1 键 1.2S,
手电筒打开，再次长按 S1 键 1.2S 手电筒输出关闭。

充电模式
如果充电之前锂离子电池电压低于 3V，为了保护电池，
JTM5923 工作在涓流充电模式，此时充电电流为 80mA；
当电池电压达到 3V 以后，JTM5923 进入恒流充电模式，
充电电流为 0.8A；当电池电压达到 4.2V 后，JTM5923 工
作在恒压充电模式，此时 BAT 电压恒定，充电电流逐渐
减小，当充电电流减小为 80mA 时，充电过程结束，充
电电流降为零


电池低压保护
启动时，当 BAT 电压大于 3.1V 时,升压电路开始工作，
工作过程中如果电池电压低于 2.85V，则放电输出关闭，
JTM5923 进入低电流待机模式，待机电流小于 20uA。

负载检测与低功耗智能待机
JTM5923 支持负载自动检测方式，当负载接入时，自动唤
醒给负载充电，当负载拔掉，经过 16S 延时，电路关闭，
IC 进入低电流待机模式，待机电流减小到 20uA 以下。

充放电指示
LED 端外接指示 LED 灯，充电与放电使用同一颗 LED
充电时，LED1 以 1Hz 频率闪烁，电池充饱后 LED1 常
亮；放电过程 LED1 常亮。


元件选择
1、为降低输出纹波，输出电容 C2 选择低 ESR 的贴片电
容；
2、电感 L1 的饱和电流需大于 2.5A，否则因电感饱和可
能会导致芯片工作不正常；
3、电阻 R2 可选，对充电时芯片温度有要求时可以加上
R2，R2 可以用 2 颗 0805 的 1Ω 电阻并联；
4、电阻 R1 对封装无要求，但是 R1 不能省略。

保护功能
JTM5923 集成了过充保护、过放保护、充电温度补偿、过
温保护、输出过压保护、输出重载保护、输出短路保护
等多重保护机制，也可以额外再加一颗 DW01 对系统进
行双重保护。

PCB 设计参考
1、5V 输出端的 USB 外壳不能接 GND，需浮空；
2、芯片底部散热焊盘同时也是芯片的 GND，需与 PCB
有良好焊接；
3、整个 PCB 建议敷铜散热，散热面积尽量大；
4、BAT 与地的电容 C3 靠近 IC 的 BAT 和 GND 脚，BAT+
和 BAT-需先经过 BAT 电容再到 IC，各 GND 走线要尽量
粗，空余的地方全部走 GND。

八,相关产品

异步3合1移动电源IC:
型号	功能	包含的模块	工作模式	最低放	放电过	充电电流	升压	待机	0V电	保护功能	封装形式
				电电压	流保护		效率	功耗	池充电
JTM1605	0.6A 充电	线性锂电充电模块	充电	2.8V	0.6A		90%	60uA		过流(OCP)保护	SOT-26
	1A 放电	升压电源	放电							短路(SCP)保护
	全集成移动	模块状态指示	待机
	电源管理IC
JTM5900	1A 充电	锂电充电模块	充电	2.8V	1A		90%	60uA		过流(OCP)保护	SOP8-PP
	1A 放电	升压电源模块	放电							过压(OVP)保护
	三合一移动	综合控制模块	待机							短路(SCP)保护
	电源管理IC	保护模块	休眠							欠压保护
JTM6316	0.8A 充电	充电管理模块	充电	2.8V		通过	89%	16uA		电池过充	ESOP-8
	1A 放电	电量检测及	放电			电阻调节				过放保护
	移动电源	电量指示模块	待机							欠压保护
	管理IC	升压放电管理模块	休眠							芯片过温保护
										过流保护
JTM5901A	1A充电	1A 线性锂电	充电	2.8V	1.5A	通过	90%	100uA		负载过流保护	TSSOP16-PP
	1A放电	充电模块	放电			电阻调节				负载短路保护
	移动电源	5V/1A 升压	首次充电							输入端
	管理IC	电源模块	故障							短路限流保护
		电量显示模块以及								端口ESD保护
		综合控制保护模块
JTM5922B	1A 充电	充电管理模块	充电	2.9V		通过电阻调节	92%	8uA		电池过充	SOP-16
	扩流2.5A放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							过压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										短路保护
同步整流3合1移动电源IC:
型号	功能	包含的模块	工作模式	最低放	放电过	充电电流	升压	待机	0V电	保护功能	封装形式
				电电压	流保护		效率	功耗	池充电
JTM5903	0.8A 充电	充电模块	充电	2.85V		0.8A	88%	20uA		电池过充	ESOP-8
	同步1A 放电	升压电源模块	放电							过放保护
	移动电源	电量显示模块	首次充电							欠压保护
	管理IC	以及保护模块	故障							芯片过温保护
										过流保护
										短路保护
JTM5913	0.6A 充电	充电管理模块	充电	2.85V		0.6A	90%	20uA		电池过充	SOP-8
	同步0.8A 放电	电量检测及	放电							过放保护
	移动电源	电量指示模块	待机							欠压保护
	管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5923	0.8A 充电	锂电充电模块	充电	2.85V		0.8A	90%	20uA		电池过充	ESOP-8
	同步1A 放电	升压电源模块	放电							过放保护
	三合一移动	综合控制模块	待机							过压保护
	电源管理IC	保护模块								过载保护
										短路保护
JTM5911	1.2A 充电	充电管理模块	充电	2.9V		通过电阻调节	93%	10uA		电池过充	SOP-16
	同步1.5A 放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							欠压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5912	1.2A 充电	充电管理模块	充电	2.9V		通过电阻调节	93%	10uA		电池过充	ESOP-16
	同步2A 放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							欠压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5915	1.2A 充电	充电管理模块	充电	3.0V		通过电阻调节	91%	50uA		电池过充	SOP-16
	1A 放电	电量检测模块	放电							过放保护
	全集成	电量指示模块	待机							欠压保护
	移动电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5918	2.5A 充电	充电管理模块	充电	3.0V		通过电阻调节	95%	50uA		电池过充	ESOP-16
	2A 放电	电量检测模块	放电							过放保护
	全集成	电量指示模块	待机							欠压保护
	移动电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5919	3A 充电	充电管理模块	充电	3.0V		通过电阻调节	95%	50uA		电池过充	QFN-24
	2.4A 放电	电量检测模块	放电							过放保护
	移动电源管理IC	电量指示模块	待机							欠压保护
		升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5908	扩流开关2A充电	锂电充电模块	充电	2.8V			95%	26uA		过流(OCP)保护	SOP-16
	扩流同步2A放电	升压电源模块	放电							过压(OVP)保护
	三合一移动	电量显示模块	待机							短路(SCP)保护
	电源管理IC	综合控制模块								欠压保护
型号	充电工作电压	静态电流	充电电流	充饱电压	PWM频率	升压电池电压范围	升压输出	反馈电压	封装
JTM5906	4.2V-6.5V	2mA	2A	4.19V	550K	3V-4.65V	5V/3A	1.2V	TSSOP-16
线性单节锂电充电IC
