一,产品概述(General Description)
    JTM5913 是一款专为移动电源设计的单芯片解决方案,内部集成了充电管理模块、放电管理模块、电量检测及 LED 指示模块以及保护模块.
    JTM5913 内置充电和放电功率 MOS，充电电流为 0.6A，BAT输入 3.2V 时可以满足输出 5V/0.8A.
    JTM5913 内部集成了恒温充电工作模式、过温保护、过充与过放保护、输出过压保护、输出重载保护、输出短路保护等几乎所有安全保护功能以保证芯片和锂离子电池的安全,同时 JTM5913 应用电路简单,只需很少元件便可实现充电管理与放电管理。
二.产品特点(Features)
独立的充电与放电状态指示
支持双灯与单灯模式
放电效率：90%（输入 3.7V，输出 5V/0.8A）
充电电流: 0.6A
输出：5V/0.8A
支持 IPHONE、IPAD、三星等设备充电
BAT 放电终止电压:2.85V
可选 4.2V/4.35V 充电电压
最大 20uA 待机电流
集成充电管理与放电管理
智能温度控制
集成输出过压保护、短路保护、重载保护
集成过充与过放保护
支持涓流模式以及零电压充电
封装形式：SOP8L
三,应用范围 (Applications)
香水口红移动电源
卡片移动电源

四.下载产品资料PDF文档

jtm5913

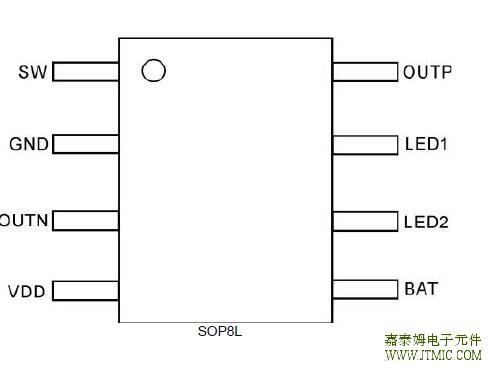

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	SW	开关端
2	GND	芯片地
3	OUTN	输出电压负极
4	VDD	充电输入电压正极
5	BAT	锂离子电池正极
6	LED2	放电状态指示端，外接指示 LED， 放电过程 LED2 常亮
7	LED1	充电状态指示端，外接指示 LED， 充电时 LED1 以 1Hz 频率闪烁，电池充饱 后 LED1 常亮
8	OUTP	升压输出正极端以及输出电压采样端

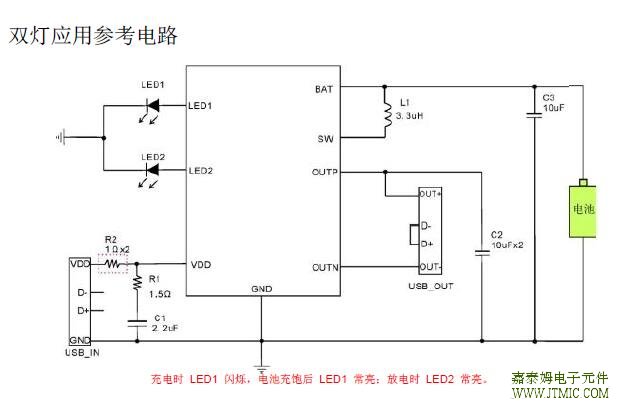

六.电路原理图


七,功能概述
恒温模式
JTM5913 内部集成了温度反馈环路，工作时，如果芯片内部的温度升高到 110℃(表面 70℃左右)，充电或放电电流

充电模式
如果充电之前锂离子电池电压低于 3V，为了保护电池，JTM5913 工作在涓流充电模式，此时充电电流为 60mA；
当电池电压达到 3V 以后，JTM5913 进入恒流充电模式，充电电流为 0.6A；当电池电压达到 4.2V 后，JTM5913 工
作在恒压充电模式，此时 BAT 电压恒定，充电电流逐渐减小，当充电电流减小为 60mA 时，充电过程结束，充
电电流降为零

电池低压保护
启动时，当 BAT 电压大于 3.1V 时,升压电路开始工作，工作过程中如果电池电压低于 2.85V，则放电输出关闭，
JTM5913 进入低电流待机模式，待机电流小于 20uA。

负载检测与低功耗智能待机
JTM5913 支持负载自动检测方式，当负载接入时，自动唤醒给负载充电，当负载拔掉，经过 16S 延时，电路关闭，
IC 进入低电流待机模式，待机电流减小到 20uA 以下。

充放电指示
LED1 外接指示 LED 灯，充电时， LED1 以 1Hz 频率闪烁，电池充饱后 LED1 常亮；LED2 外接指示 LED 灯，放电过程 LED2 常亮。
     粗，空余的地方全部走 GND。
