一,产品概述(General Description)
         JTM6106是一款工作于2.8V到6V的电流调制电路，恒定输出电流可达1.5A，可以用来驱动包括白色发光二极管在内的各类发光二极管。JTM6106 的
LED端电流通过一个外部的电阻设置，电流范围为30mA到1.5A。芯片内部集成有功率晶体管，大大减少了外部元器件的数目。芯片内部还集成有状态寄存器和振荡器等电路, 在按键输入管脚和定时电容连接管脚的配合下, JTM6106可以控制
LED在强光、弱光、爆闪和关断四个状态中的三个或四个状态之间依次循环, 非常适合手电筒的应用。其它功能包括芯片温度调制，芯片使能输入端等。
       JTM6106采用散热能力增强型的8管脚SOP8封装。

二.产品特点(Features)
1.)工作电压范围：2.8V 到 6V
2.)工作模式：
        强光，弱光，爆闪，关断四个状态循环
        强光，弱光，关断三个状态循环
        强光，爆闪，关断三个状态循环
3.)芯片内部集成有功率晶体管
4.)低压差：0.4V@1.5A
5.)LED 管脚输出电流可达 1.5A
6.)输出电流精度：±5%
7.)芯片温度调制功能
8.)工作的环境温度范围：－40℃到 85℃
9.)采用 8 管脚的 SOP8 封装
10.)产品无铅，满足rohs，无卤素

三,应用范围 (Applications)
        手电筒
        高亮度发光二极管(LED)驱动
         发光二极管(LED)头灯
        应急灯及照明灯具

四.下载产品资料PDF文档

JTM6106

五,产品封装图 (Package)

序号.	名称	功能描述
1	MODE	工作模式选择端。此管脚与按键输入管脚配合使用，每次有效按键操作将 改变JTM6106 工作状态；连续按键，JTM6106 在几个状态之间依次循环。 l 当MODE管脚接地时，JTM6106 在强光，爆闪和关断三个状态之间循环 l 当MODE管脚悬空时，JTM6106 在强光，弱光和关断三个状态之间循环 l 当MODE管脚接VCC时，JTM6106 在强光，弱光，爆闪和关断四个状态 之间循环
2	ISET	强光状态LED电流设置端。强光状态LED电流设置是通过在ISET管脚和地 之间连接一个电阻RISET实现的，计算电流的公式如下： ILED = 1800V／RISET 其中, I LED的单位是安培(A) RISET的单位是欧姆(Ω)
3	GND	电源地
4	VCC	电源正极连接端。 内部电路的工作电源。为了保证JTM6106 VCC管脚的电压应该在2.8V和6V之间，并且要大于LED正向导通电压加上 JTM6106 的VCC管脚与LED管脚之间所需要的压降。
5	LED	发光二极管(LED)正极连接端。发光二极管的正极连接在此管脚，负极连 接到地，LED电流从此管脚流出。
6	CT	定时电容连接端。定时电容通过此管脚连接到内部振荡器，用来设置在爆 闪状态LED闪烁周期，闪烁周期由下式决定： 5 Period＝128×10 C (秒) 其中, C为CT管脚外接的电容值,单位为法拉(F)
7	BTN	按键输入端。在此管脚和地之间连接按键，管脚内部有上拉电阻和去抖动 电路。按键一次，LED状态变化一次，按照MODE管脚设置的状态依次循 环。
8	CE	芯片使能输入端。输入高电平使JTM6106 处于正常工作状态；输入低电平使 JTM6106 处于被禁止状态。CE管脚可以被TTL电平或者CMOS电平驱动。
9	散热片	接地。

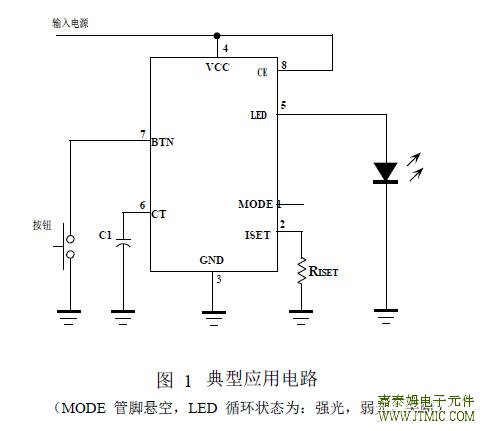

六.电路原理图


七,功能概述
JTM6106 是能够对高亮度发光二极管 (LED)提供高达1.5A的电流调制集成电路。JTM6106 内部还集成
有振荡器电路和状态寄存器，在按键输入管脚和定时电容连接管脚的配合下, JTM6106 可以控制LED在强
光、弱光、爆闪和关断四个状态中的三个或四个状态之间依次循环。在弱光状态，LED电流是强光状态
LED电流的35%。
JTM6106 还具有温度调制功能，当由于环境温度过高，散热不良或者LED管脚到地短路而导致JTM6106
的结温达到135℃时，JTM6106 芯片内部的功率管理单元自动降低LED管脚的输出电流，使得芯片的温度不
再上升。这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片或者
外部元器件。
