一,产品概述(General Description)
       JTM5908是一款應用于移動電源，集成了鋰電池充電管理，DC-DC 升壓限流，電池電量顯示，LED 手電筒狀態及按鍵控制爲一體的便攜式電源管理 IC。
      JTM5908是以開關方式進行充電，集成了包括涓流充電，恒流充電和恒壓充電全過程的充電方式，浮充電壓精度在全溫度範圍可達±1%，並且具有充電電流紋波小，充電效率高等優點，配合適當的外圍器件可以達到 2A 甚至更高的充電電流在充電狀態下，如果輸出 USB 同時接了負載，JTM5908的動態路徑調整功能會智能分配輸入電流優先提供給負載，如果負載電流增大，則會自動關閉充電，待負載充電電流逐漸減小到一定值時再打開電池充電，有效地限制了輸入電流，防止損壞供
電的適配器或者 USB。同時也可以通過按鍵切換充電或放電。
      JTM5908的 DC-DC 升壓可達到±1%的精度(除去外圍分壓電阻的誤差)，可以提供高達 90%以上的升壓轉換效率，同時具有精確的升壓限流功能。JTM5908配置了 4 個 LED 恒流驅動端口，智能顯示電池電量，芯片內置邏輯鎖定功能，防止電量指示的狀態不穩，同時集成了電池真實電壓追蹤技術，跟蹤電芯內部真實電量，防止充放電造成的電壓偏差。
      JTM5908爲電池充電時電量指示燈常亮，外部輸入電源去掉時，如檢測到移動電源沒有向外部供電，則一段時間自動進入待機狀態，待機電流爲26uA，可有效延長電池靜態放置時間。此時，短按按鍵可啓動升壓同時點亮電量指示燈，指示燈會自動關斷或通過短按按鍵關斷，長按按鍵可以切換LED 手電筒的亮滅。
      JTM5908具有多重保護設計，包括負載過流保護，短路保護，軟啓動保護，輸入過壓保護，輸出短路保護等，同時芯片端口設計了高性能的 ESD 保護電路，使得該款芯片具有極高的可靠性。JTM5908在有電源適配器情況下芯片系統可以自動調整供給負載的電流與充電電流的大小，優先給 USB 端的負載供電。
      JTM5908目前提供了 SOP16 封裝。

二.产品特点(Features)
外圍電路簡單
高輸入電壓 10V
待機電流 26uA
高精度電流采樣
軟啓動功能
LED 手電筒功能
涓流/恒流/恒壓三段式充電
充電浮充電壓精度±1%
動態路徑電流調整功能
輸入電源掉電電池自動升壓供電
整體方案升壓最高效率可達 95%@1A
升壓限流輸出功能
負載過流及短路保護
USB 輸入過壓保護
按鍵切換充放電檢測手機功能
空載檢測關斷功能
精確邏輯控制的四格電量顯示
先進的電池真實電壓追蹤技術

三,应用范围 (Applications)
    移動電源 UPS 等

四.下载产品资料PDF文档


JTM5908

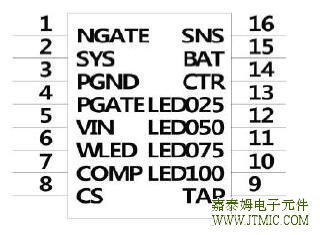

五,产品封装图 (Package)

管腳號	管腳名稱	引腳功能
1*	NGATE	同步整流 NMOS 管的控制引腳
2*	SYS	芯片系統電源引腳，芯片模擬信號地
3*	PGND	芯片功率地
4*	PGATE	同步整流 PMOS 管的控制引腳
5	VIN	輸入電源檢測引腳
6	WLED	長按按鍵可以使 WLED 電壓高低電平切換，通過控制 NMOS 驅動 LED 手電筒
7*	COMP	環路補償引腳
8*	CS	負載電流檢測引腳
9	TAP	按鍵信號輸入引腳
10	LED100	電量顯示 LED 的控制引腳 4
11*	LED075	電量顯示 LED 的控制引腳 3
12*	LED050	電量顯示 LED 的控制引腳 2
13*	LED025	電量顯示 LED 的控制引腳 1
14	CTR	關閉 USB 輸出的控制引腳
15*	BAT	電池正極引腳。檢測電池電壓和充電電流
16*	SNS	高端電流采樣引腳

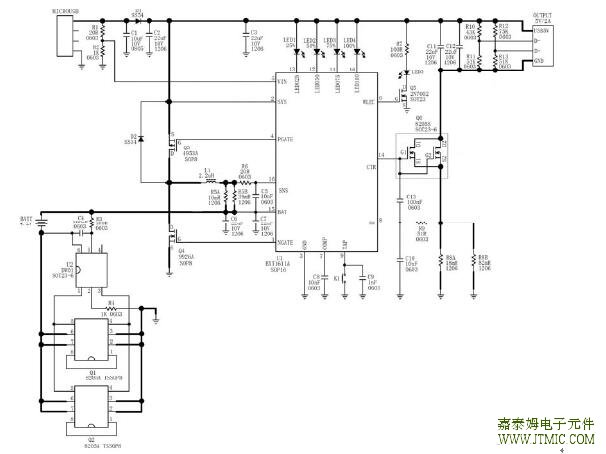

六.电路原理图


七,功能概述
1. 充電功能
JTM5908 用開關方式對電池進行涓流/恒流/恒壓三段式充電。當電池電壓低于 3V 時進行涓流充電；當電
池電壓高于 3V 時進行恒流充電；當電池電壓接近 4.2V 時進行恒壓充電，此時充電電流開始逐漸減小，當電
流減小到恒流充電電流的 1/10 時，4 個 LED 燈全部常亮，指示電池已經充飽。充飽時，芯片可選擇電流進
一步減小到零，維持浮充電壓；或者終止充電，等待電池電壓降低到一定電壓(VRECHG)時進行複充(Recharge)。
2. 充電電流設定
對電池充電的電流大小由芯片的 SNS 引腳和 BAT 引腳之間的采樣電阻 R5 來設定。恒流充電電流 ICharge
由下式決定：



涓流充電電流爲 ICharge 的 1/8，充飽判斷電流爲 ICharge 的 1/10。

3. 充電軟啓動功能
當電池直接進入恒流充電時，JTM5908 會控制充電電流逐漸增大到設定值，避免了瞬間大電流沖擊引起
的各種問題。
4. 動態路徑調整功能
JTM5908 具有動態路徑調整功能，保證了 USB 端負載的優先供電。如果充電過程中，輸出 USB 同時帶
有負載，JTM5908 會控制系統給電池充電同時供電給負載；如果 VCCS>3.7mV，JTM5908 會控制系統優先供
