一,产品概述(General Description)
        The JTM9703 is a low voltage, high performance single N-MOSFET power switch, designed for power rail on/off control with low RDS(ON)≈70mΩ and full
protection functions. The JTM9703 equipped with a charge pump circuitry to drive the internal MOSFET switch and a flag output is available to indicate fault
conditions against large di/dt which may cause the supply to fall out of regulation. In order to fit different application, an ISET pin is offered for current limit
point setting, a resistor from ISET to ground sets the current limit for the switch.
Additional features include soft-start to limit inrush current during plug-in, thermal shutdown to prevent catastrophic switch failure from high-current loads, Output anti back irrigation Protection whether EN pin is connected GND or VIN, under-voltage lockout (UVLO) to ensure that the device remains off unless there is a valid input voltage present, a precision resistor-programmable output current limit up to 3.5A.
       Besides, the lower quiescent current as 40μA making this device ideal for portable battery-operated equipment.
       The JTM9703 is available in SOT23-5 or SOP-8 package requiring minimum board space and smallest components.

二.产品特点(Features)
Adjustable Current Limiting up to 3.5A
Built-In (Typically 70mΩ) N-MOSFET
Reverse Current Flow Blocking (no body diode)
Output Can Be Forced Higher than Input (Off or
On State)
Low Supply Current :
--------40μA Typical at Switch on State
--------Less than 1μA Typical at Switch Off State
Guaranteed Continuous Load Current
-------JTM9703MR（SOT23-5）：2.1A
-------JTM9703S（SOP-8）：3A
Wide Input Voltage Ranges : 2V to 5.5V
Open-Drain Fault Flag Output
Hot Plug-In Application (Soft-Start)
1.7V Typical Under-Voltage Lockout (UVLO)
Thermal Shutdown Protection
Smallest SOT23-5 and SOP-8 Package
RoHS Compliant and 100% Lead (Pb)-Free

三,应用范围 (Applications)
USB 3G Datacard
USB Dongle
MiniPCI Accessories
LCD Monitor, LCD-TV
USB Power Module for ADSL
Information Appliance and Set-Top Box
Battery-Powered Equipment
Hot-Plug Power Supplies
ACPI Power Distribution
PCI Bus Power Switching
Motherboard & Notebook PCs
PC Card Hot Swap Application

四.下载产品资料PDF文档

JTM9703

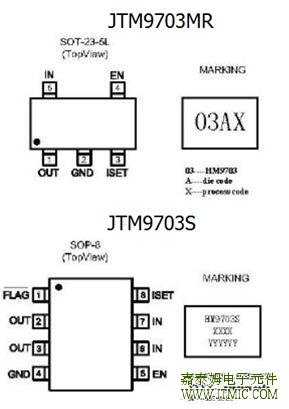

五,产品封装图 (Package)

Pin Name	Pin Function
IN	Power Input Voltage.
OUT	Output Voltage.
GND	Ground.
EN	Chip Enable (Active High).
ISET	Current Limit Programming Input.
FLAG	Open-Drain Fault Flag Output.

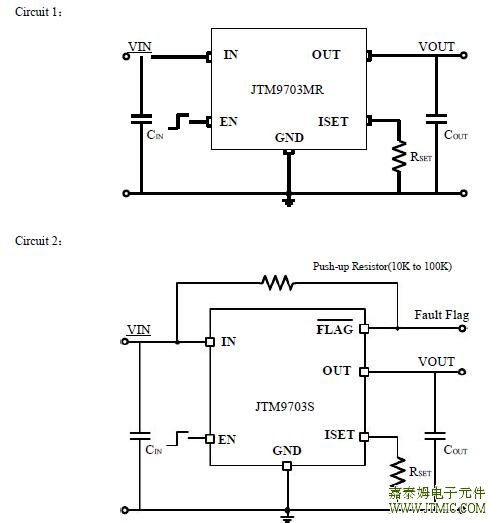

六.电路原理图

七,功能概述

Supply Voltage ------------------------------------------------------------------------------------------------------- 6.5V
Chip Enable Input Voltage ---------------------------------------------------------------------------- −0.3V to 6.5V
Flag Voltage----------------------------------------------------------------------------------------------------------- 6.5V
Power Dissipation, PD @ TA = 25°C
SOT23-5---------------------------------------------------------------------------------------------------------------- 0.6W
SOP-8 ----------------------------------------------------------------------------------------------------------------- 0.95W
Package Thermal Resistance
SOT23-5------------------------------------------------------------------------------------------------------------200°C/W
SOP-8, θJA ---------------------------------------------------------------------------------------------------------104°C/W
Junction Temperature -----------------------------------------------------------------------------------------------125℃
Lead Temperature (Soldering, 10 sec.) ---------------------------------------------------------------------------260℃
Storage Temperature Range --------------------------------------------------------------------------- −65℃ to 150℃
ESD Susceptibility (Note 2)

HBM (Human Body Mode) -----------------------------------------------------------------------------------------8kV
MM (Machine Mode) ---------------------------------------------------------------------------------------------- 800V

八,相关产品

型号	工作电压	电流限制	静态电流	截止电流	内阻	欠压锁定电压	抗静电电压	响应时间	封装	替代型号
JTM4610H/L	2.4V-5.5V	1A可调	15uA	1uA	80 moJTM	1.8V	2 KV	2 uS	SOT-25	AAT4610/SY6280/LPW5202/6/
										EUP3510/1TCS9107/TT9107
										UP7534/TT9707/TCS9607
JTM9703	2.0V-6.5V	2.1A可调	40uA	1uA	70 moJTM	1.7V	8 KV	4.6 mS	SOT-25	AAT4610/SY6280/LPW5202/6
										EUP3510/1/TCS9107/TT9107/
										UP7534/TT9707/TCS9607
JTM9701	2.2V-6.0V	1.1A	23uA	0.1uA	100 moJTM	1.8V	6KV	400uS	SOT-25	RT9701
JTM9715A/C/D	2.5V-5.5V	2.1A/1.0A	25uA	0.1uA	80 moJTM	1.7V	4 KV	400 uS	SOT-25	RT9715
JTM9715A/C/D	2.5V-5.5V	0.65A	25uA	0.1uA	80 moJTM	1.7V	4 KV	400 uS	SOT-25	RT9715
JTM9711A	2.5V-5.5V	2.1A	25uA	0.1uA	80 moJTM	1.7V	4 KV	400 uS	SOT-25	RT9711


型号	工作电压	通道	工作电流	Divider 1	Divider 2	Divider 3	三星	BC1.2	CTIS YD/T	封装
型号	工作电压	通道	工作电流	协议	协议	协议	协议	DCP	1591-2009	封装
JTM7901	4.5-5.5V	单通道/最大2.4A	140uA	支持	支持	支持	支持	支持	支持	SOT-25
JTM7902	4.5-5.5V	2通道/最大2.0A	140uA	支持	支持	不支持	支持	支持	支持	SOT-26
JTM7902A	4.5-5.5V	2通道/最大2.4A	140uA	不支持	不支持	支持	支持	支持	支持	SOT-26


实时时钟日历IC

型号	工作电压	工作电流	晶振频率	最大工作时钟频率	RAM空间	IC接口	工作温度范围	封装	代替型号
JTM8563	1.8V-5.5V	800uA/FE=1	32.768KHz	400KHz	16*8	I2C接口	-40～85度	SOP8	PCF8563
JTM8563	1.8V-5.5V	800uA/FE=1	32.768KHz	400KHz	16*8	I2C接口	-40～85度	MSOP8	PCF8563
JTM1302	1.3V-5.5V	1.2mA/Vcc=5V	32.768KHz	2MHz/Vcc=5V	31*8	串行3线接口	-45～85度	SOP8	DS1302
JTM1302	1.3V-5.5V	1.2mA/Vcc=5V	32.768KHz	2MHz/Vcc=5V	31*8	串行3线接口	-45～85度	SOP8	DS1302
JTM1307	4.5V-5.5V	0.2mA/Vcc=5V	32.768KHz		56*8	标准IIC接口	-45～85度	SOP8	DS1307
JTM1307	4.5V-5.5V	0.2mA/Vcc=5V	32.768KHz		56*8	标准IIC接口	-45～85度	SOP8	DS1307


我司的JTM8563/SOP8&MSOP8的优点是：
1.超低功耗，采用限振幅振荡结构，抗干扰能力强，低启动工作电压。
2.宽工作电压范围：1.8～5.5V
3.低休眠电流典型值为0.25μA
4.具有世纪标志，可工作于1900-2099年
5. I2C总线频率最高达可400KHz
6.时钟输出的频率可编程选择:32.768KHz/1024Hz/32Hz/1Hz 6.内含报警和定时器
7. 具备低电压检测和上电复位失效功能
8. 可直接替换原装的PCF8563
9. 可用于MID/MP3&MP4&MP5/手机/便携仪器/电信计费/考勤机/门禁等与计时有关的电子产品中。

我司的JTM1302/SOP8有如下优点：
1. 抗电磁干扰达到2000V以上，符合家电行业应用标准。
2. I/O口不加上拉电阻也能正常工作。
3. 外接32.768KHZ,6PF的晶振，在晶振两边不加电容的情况下时钟精度可达到24小时误差不超过0.5S。
4. 晶振起振驱动能力强，不会出现中途停振。
5. 备用电池时钟保持电流小于0.3UA，一节3.3V40mah的纽扣锂电池能用十年以上
6. 解决千年虫问题。
7. 各脚ESD电压都达3000V以上。
8. 工业级，工作温度：40°C - +85°C。

我司的JTM1307有以下优点：
1. 56字节无限次写入RAM。
2. 外接32.768KHZ,12.5PF的晶振，在晶振两边不加电容的情况下时钟精度可达到24小时误差不超过0.5S。
3. 晶振起振驱动能力强，不会出现中途停振。
4. 自动掉电检测和电源电池自动切换电路。
5. 解决千年虫问题。
6. 具有对电池涓流充电功能。
7. 各脚ESD电压都达3000V以上。
8. 工业级工作温度:-40°C - +85°C。
