一,产品概述(General Description)
       JTM8207 是一款对双节锂电池进行恒流/恒压充电的充电管理芯片。该芯片采用 DC-DC 控制模式，频率为 500KHZ，该芯片工作电压范围宽，充电电流由一个外部电阻来设置，内部提供一个高精度的基准源能保证充电电压的精度要求。
当输入电压低于某设定值时，芯片进入 SLEEP MODE工作模式，此时功耗会降低到 20µA 内，同时关断充电。该芯片充电过程由涓流、恒流、恒压和再充电等过程组成，外部有一个 LED 可以对各种充电状态进行显示。该芯片内部包括基准，偏置、电压比较器和温度检测等模块，JTM8207 采用散热增强型的 8 管脚小外形封装 SOP8。

二.产品特点(Features)
宽电压输入范围 8.9-20V
PWM 控制的电流模 DC-DC 控制原理
充电电压精度为±1%，充电电流精度为±5%
内置充电定时器
低功耗工作
充电状态指示标志和充满状态标志
1/20 充电电流终止
自动再充电
涓流充电阈值电压 5V
采用 SOP8 以及客户订制的封装形式

三,应用范围 (Applications)
移动电话
数码相机
MP4 播放器
蓝牙应用、
电子词典
便携式设备
各种充电器

四.下载产品资料PDF文档

jtm8207

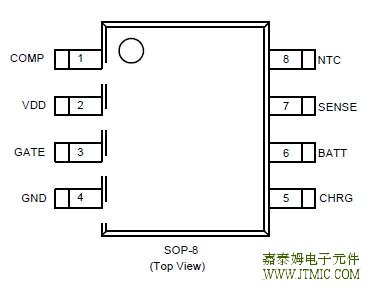

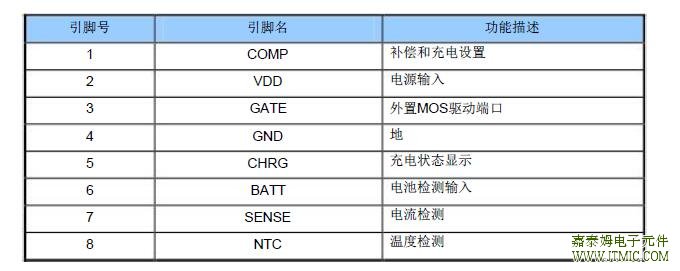

五,产品封装图 (Package)

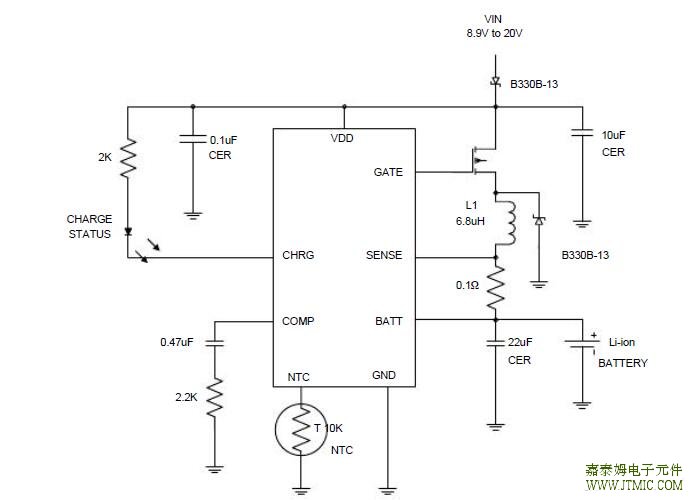

六.电路原理图


七,功能概述


当电池电压接近设定的电池电压，芯片进入恒压模式且充电电流将开始下降，当电流下降到 5％最大充电电流时，内部电路
关断外部 MOS 管停止充电，完成一个充电周期，同时 LED 显示灯显示弱亮。
芯片内部自带一个 6 小时定时器，该定时器作用是设置充电的最长时间，如果一个充电周期工作满 6 个小时还未显示充满，
该充电周期被强制终止，同时连接 LED 的 CHRG 被强制为高阻状态。要重新启动充电周期，必须重新上电，此外当电池电压低于 8.1V 时，芯片会自动进入 RECHARGE 状态，重新开始充电周期。
芯片还带有电池温度检测功能，此功能通过 NTC 端来实现，在 NTC 端接一个负温度系数的 10KΩ热敏电阻（DALE
NTHS1206N02）， 随着温度升高到 50 度，该电阻值在 4.1KΩ左右，该引脚处电压为 350mV；对于低温到达 0 度，该点电压在2.35V，只有该处电压在上述两个电压值范围内，芯片才能正常工作，否则充电被停止，LED 不亮。该引脚可以直接接到地来屏蔽该温度检测功能。

八,相关产品

2节锂电充电IC
型号	电池数量	工作模式	工作电压	最大	工作电流	恒流恒压	输出电压	开关频率	封装
				充电电流		精度
JTM8203	两节	线性，内置MOS	9V-16V	1A	0.26mA	1%	8.4V		SOP-8L
JTM8202	两节	开关式，内置MOS	9V-16V	2A	0.26mA	1%	8.4V	780KHz	SOP-8L
JTM8207	两节	开关式，外置MOS	8.9V-20V	2A	3.5mA	1%	8.4V	500KHz	SOP-8L
JTM4060	单节/两节	开关式，外置MOS	最大20V	3A		1%	4.2V/CELL	600KHz	MSOP-10
JTM4061	单节/两节	开关式，外置MOS	4.5V-12V	2A	5mA	1%	4.175V/CELL	400KHz	TSSOP-14
JTM4062	两节	开关式，外置MOS	7.5V-28V	5A	1.55mA	1%	8.4V	300KHz	TSSOP-16
多节锂电充电IC
型号	电池数量	工作模式	工作电压	最大	工作电流	恒流恒压	输出电压	开关频率	封装
				充电电流		精度
JTM4063	三节	开关式，外置MOS	7.5V-28V	5A	1.75mA	1%	12.6V	300KHz	TSSOP-16
JTM4064	四节	开关式，外置MOS	7.5V-28V	5A	1.95mA	1%	16.8V	300KHz	TSSOP-16
JTM4065	1-6节可设置	开关式，外置MOS	7.5V-28V	5A	1.7mA	1%	可调	300KHz	TSSOP-16
型号	输入电压	最大充电电流	充电类型	单节截止电压	封装形式
JTM4058	2.6-7.5V	250mA	1到8节镍镉/镍氢电池充电IC	1.35V	SOP-8
JTM4059	2.3-6.5V	1.2A	1到3节镍镉/镍氢/镍锌电池充电IC	1.35V	ESOP8
JTM4059B	3.1-6.5V	1A	1到4节镍镉/镍氢电池充电IC	1.35V	ESOP8
JTM4068	7.5-28V	扩流5A	2-17节镍氢电池充电IC	1.35V	TSSOP16
JTM4067	7.5-28V	扩流5A	单节/多节铅酸电池充电IC	3.6V	TSSOP16
型号	输入耐压	检测电压范围	检测电	输出形式	工作电流	封装	直接替代型号
			压精度
JTM61C/NXX2	12V	1.1/1.8/2.0/2.1/2.2/2.4/2.5/	2%	CMOS/N沟道	1.1uA	SOT-23	XC61FC(N)/XC61CC(N)/
		2.7/2.8/3.0/3.3/3.5/3.6/					RT9808/RT9809/AIC1680/
		3.9/4.0/4.2/4.4/5.0V					AP8822/S808/UT81XX
JTM70XX	12V	1.1/1.8/2.0/2.1/2.2/2.4/2.5/	2%	CMOS/N沟道	1.1uA	SOT-23	HT70XX/KIA70XX
		2.7/2.8/3.0/3.3/3.5/3.6/				SOT-89
		3.9/4.0/4.2/4.4/5.0V				TO-92
JTM6100	6.5V	1.2V以上，可以设置	2%	CMOS	1.8uA	SOT-25
JTM809系列	6V	2.63V/2.93V/3.08V/	1%	CMOS	1.0uA	SOT-23	MAX809/
		4.00V/4.38V/4.63V					IMP809/AME8500
JTM810系列	6V	2.63V/2.93V/3.08V/	2%	CMOS	8.0uA	SOT-23	MAX810/IMP810
		4.38V/4.63V
JTM811系列	6V	2.93V/4.00V/	2%	CMOS	8.0uA	SOT-143	MAX811/IMP811
		4.38V/4.63V
我司的JTM61C/NXXXMR/SOT-23有如下优点：
1.耐压可达12V
2.静态电流小，只有1uA(典型值).
3.输出方式有N沟道和CMOS 2种.
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值，
可以每隔0.1V定制.
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V
6.封装采用金线，全测产品，一致性好，品质稳定.
我司的JTM70XXMR/PR SOT-23/SOT-89有如下优点：
1.耐压可达12V
2.静态电流小，只有1uA(典型值).
3.输出方式是N沟道输出.
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值，
可以每隔0.1V定制.
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V
6.封装采用金线，全测产品，一致性好，品质稳定.
