一,产品概述(General Description)
JTM1134B系列芯片,具有很高的电源抑制比,静态工作电流 40uA 左右,适合射频方面的应用。该系列采用先进的 CMOS 工艺,实现快速启动、低噪声、极好的瞬时反应特性和很高电源抑制比功能。JTM1134BXX系列芯片稳定于 1.0μF 陶瓷输出电容,并且使用精确的参考电压和反馈环路,能够在所有负载,线路,流
程和温度变化情况下最多产生 2%的精度误差。该系列芯片的工作结温规定在-40℃~+125℃,它采用小型SOT23-5/SC70-5/SOT24/ DFN4 封装和带有散热垫的超小型 2mm×2mmDFN 封装,其中采用 DFN 封装的产品很适用于小型便携式设备,如无线手机和 PDA。
程和温度变化情况下最多产生 2%的精度误差。该系列芯片的工作结温规定在-40℃~+125℃,它采用小型SOT23-5/SC70-5/SOT24/ DFN4 封装和带有散热垫的超小型 2mm×2mmDFN 封装,其中采用 DFN 封装的产品很适用于小型便携式设备,如无线手机和 PDA。
JTM1134B系列提供标准的固定输出电压 1.2V(JTM1134B12 ),1.5V(JTM1134B15),1.8V(JTM1134B182),2.5V(JTM1134B25 ),2.8V(JTM1134B28 ),3.0V(JTM1134B30 ),3.3V(JTM1134B33 )和自定义电压选择(0.8V和5.0V之间 50mV 的步幅电压选择应要求提供)。
二.产品特点(Features)
宽输入电压范围:2.5V 至 6.5V
高达 300mA 的负载电流
标准的固定输出电压选项:1.2V、1.5V、1.8V、2.5V、2.8V、
3.0V 和 3.3V
其他输出电压应要求可提供很低的静态工作电流 IQ: 40µA
超低的电压压降:在 300mA 的负载时压降为 300mV
很高的电源抑制比 PSRR:工作在 100Hz 时为 65dB
超低噪声:在输出电压为 1.2V 时噪声电压为 45uVrms
超快速启动时间:25μs
极好的负载/线路暂态响应
线路调整率:典型值为 0.03%
高达 300mA 的负载电流
标准的固定输出电压选项:1.2V、1.5V、1.8V、2.5V、2.8V、
3.0V 和 3.3V
其他输出电压应要求可提供很低的静态工作电流 IQ: 40µA
超低的电压压降:在 300mA 的负载时压降为 300mV
很高的电源抑制比 PSRR:工作在 100Hz 时为 65dB
超低噪声:在输出电压为 1.2V 时噪声电压为 45uVrms
超快速启动时间:25μs
极好的负载/线路暂态响应
线路调整率:典型值为 0.03%
封装: SC70-5(JTM1134BXXSC) ;DFN6(JTM1134BXXY) ;
SOT24(JTM1134BXXS4). DFN4(JTM113BXXYD)三,应用范围 (Applications)
智能手机和便携式电话
掌上电脑
MP3/MP4播放器
数码照相机
便携式仪器
四.下载产品资料PDF文档
![]() |
JTM1134 |

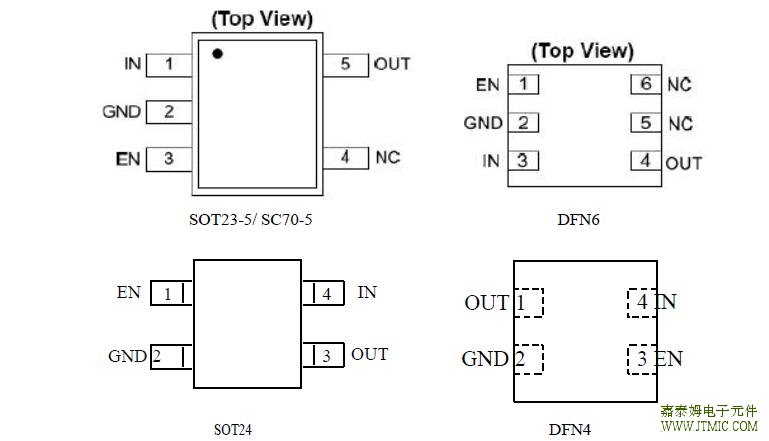

五,产品封装图 (Package)

引脚编号 | 引脚名称 | 引脚功能 | |||
SOT23-5 | DFN2x2-6 | SOT24 | DFN4 | ||
1 | |||||
3 | 4 | 4 | IN |
电源输入引脚。必须使用1μF或更大的陶瓷电容 器接到GND上,作为去耦电容。 |
|
2 | 2 | 2 | 2 | GND | 接地引脚 |
3 | 1 | 1 | 3 | EN | 使能控制输入,高电平有效。不要使EN脚悬空。 |
4 | 5,6 | - | - | NC | 无连接引脚。 |
5 | 4 | 3 | 1 | OUT |
输出引脚。从该引脚连接一个1μF陶瓷电容器到 地,作为旁路电容。 |

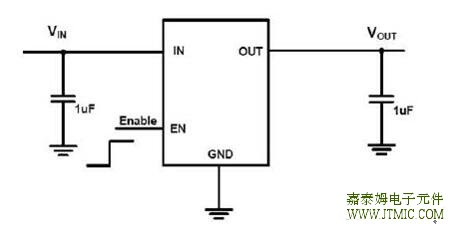

六.电路原理图

七,功能概述
输入电容
在 VIN 和 GND 引脚之间建议连接一个 1μF 的陶瓷电容去减弱输入电源的纹波电压和噪声电压。电容
值可以无限大。该输入电容尽可能的靠近元件,以确保输入的稳定性和产生更小噪音电压。 在 PCB 布局
时要求对 VIN 和 GND 引脚进行广泛覆铜。
输出电容
为了 LDO 的稳定性需要一个输出电容器。建议输出电容值在 1μF 到 2.2μF 之间,其等效串联电阻(ESR)
在 5mΩ 到 100MΩ 之间,其温度特性是 X7R 或 X5R。更高的电容值有助于提高负载/线路暂态响应。输出
电容可以有助于维持低的上下脉冲信号。输出电容器的位置尽可能的靠近于 OUT 和 GND 引脚。
开/关输入操作
JTM1134BXX 系列通过设置EN脚高打开,通过将EN脚拉低关闭。如果不使用此功能,EN引脚应该连接到
IN引脚,以保证在任何时候调节器输出。
高电源抑制(PSRR)比和低噪声
射频电路如LNA(低噪声放大器),上/下变频器,混频器,锁相环,压控振荡器和IF阶段,需要低噪
声和高PSRR的LDO。温度补偿晶体振荡器电路在射频功率放大器突发频率时要求非常高的PSRR。例如,
在217Hz时最低65dB的电源抑制比被推荐使用在GSM手机上。
为了提供良好的音频质量,免提,游戏机,MP3和手机中的多媒体应用中的音频的电源,需要低噪声
和在音频范围(20Hz - 20kHz)内的高PSRR。
工作在100Hz时具有高达 65dB PSRR的JTM1134BXX 系列芯片是为大多数需要高PSRR和低噪音应用场合
适用。
八,相关产品
LDO IC | ||||||||||
型号 | 最大输 | 输入电压 | 输出电压 | 精度 | 功耗 | 负载 | 线性 | 封装形式 | 状态 | 替代型号 |
出电流 | 稳定率 | 稳定率 | ||||||||
JTM6206 | 300mA | 7.0V | 1.2/1.5/1.8/2.0/2.1/2.2 | 2% | 7uA | 40-80mV | 0.05% | SOT-23 | 量产 | XC6206 |
2.5/2.8/3.0/3.3/3.6/5.0V | SOT-23-3L | RT9166 | ||||||||
SOT-89 | RT9169 | |||||||||
AIC1734 | ||||||||||
AIC1722 | ||||||||||
JTM6214 | 500mA | 8.0V | 1.8/2.5/2.8/3.0/3.3/ | 2% | 5uA | 12-30mV | 0.05% | SOT-89 | 量产 | XC6214 |
3.6/4.2/5.0V | APL5885 | |||||||||
带使能LDO IC | ||||||||||
型号 | 最大输 | 输入电压 | 输出电压 | 精度 | 功耗 | 负载 | 线性 | 封装形式 | 状态 | 替代型号 |
出电流 | 稳定率 | 稳定率 | ||||||||
JTM1134 | 500mA | 6.5V | 1.2/1.5/1.8/2.5/ | 2% | 静态电流:40uA | 0.6% | 0.4% | SOT-25 | 量产 | XC6204B/ |
2.8/3.0/3.3/5.0V | 关断电流:1uA | XC6219B/ | ||||||||
XC6221/ | ||||||||||
RT9167/ | ||||||||||
AIC1742/ | ||||||||||
RT9193/ | ||||||||||
LP2985/ | ||||||||||
PT5107 | ||||||||||
JTM6219 | 300mA | 6.5V | 1.2/1.5/1.8/2.5/ | 2% | 静态电流:25uA | 65dB | 0.20% | SOT-25 | 量产 | XC6219B/ |
2.8/3.0/3.3/3.6V | 关断电流:1uA | XC6221/ | ||||||||
JTM6210 | 700mA | 8.0V | 1.2/1.8/2.5/2.8 | 2% | 静态电流:30uA | 15mV | 0.01% | SOT-25 | 量产 | XC6210 |
3.0/3.3/3.6V | 关断电流:1uA | SOT-89-5L | ||||||||
JTM6230 | 3A | 6.0V | 0.8-VIN | 2% | 10uA | 0.10% | 0.20% | ESOP8 | 量产 | ME966/A |
APL5930 | ||||||||||
APL5920 | ||||||||||
RT9018 | ||||||||||
RT9025 | ||||||||||
双路带使能LDO IC | ||||||||||
型号 | 最大输 | 输入电压 | 输出电压 | 精度 | 功耗 | 负载 | 线性 | 封装形式 | 状态 | 替代型号 |
出电流 | 稳定率 | 稳定率 | ||||||||
JTM6401 | 300mA | 10V | 1.8+2.8/1.8+3.3/ | 2% | 静态电流:25uA | 50mV | 0.01% | SOT-26 | 量产 | XC6401/ |
2.8+3.3/2.8+1.8V | 关断电流:0.11uA | PT5127/ | ||||||||
EUP7201/ | ||||||||||
AP6401/1 | ||||||||||
SGM2207 | ||||||||||
JTM9182 | 300mA | 10V | 2.8+1.8/3.3+1.8/ | 2% | 静态电流:25uA | 50mV | 0.01% | SOT-26 | 量产 | RT9182/ |
1.8+2.8V | 关断电流:0.11uA | RT9011/ | ||||||||
PT5128 | ||||||||||
可调输出LDO IC | ||||||||||
型号 | 最大输 | 输入电压 | 输出电压 | 精度 | 功耗 | 负载 | 线性 | 封装形式 | 状态 | 替代型号 |
出电流 | 稳定率 | 稳定率 | ||||||||
JTM6205 | 300mA | 6.0V | 可调,最低0.9V | ±2% | 静态电流:57uA | 50mV | 0.1% | SOT-25 | 量产 | AP2127 |
关断电流:1uA | AP2128 | |||||||||
PAM3103 | ||||||||||
SGM2019 | ||||||||||
JTM6215 | 500mA | 6.0V | 可调,最低0.8V | ±1.5% | 静态电流:40uA | 0.60% | 0.08% | SOT-25 | 量产 | AP2127/8 |
我司的JTM6204BXX2MR/SOT-25有如下优点: | ||||||||||
1.最大可达300mA负载电流,耐电流可达500mA. | ||||||||||
2.工作电压2.5-6.5V,耐压可达7V. | ||||||||||
3.静态电流小,压差小,纹波小,带载能力和抗干扰能力强。 | ||||||||||
4.可广泛用于手机/MID/MP3&MP4&MP5/蓝牙/数码相机/GPS/点读笔/音响/液晶电视/电表/电子钟表/电子玩具等各类电子产品市场。 | ||||||||||
5.目前我司产品有出在三星/LG等著名品牌的手机产品上的(手机的要求是比较高的),在带载能力、纹波、静态电流、抗干扰、压差等各方面参数都要优于目前市场上国内同类产品的。目前市场上很多国内同类产品是进不了手机市场的,性能参数达不到要求的。 | ||||||||||
