一,产品概述(General Description)
     Jtm4060为开关型单节或两节锂离子/锂聚合物电池充电管理芯片，非常适合于便携式设备的充电管理应用。ttm4060集高精度电压和电流调节器、预充、充电状态指示和充电截止等功能于一体，采用 MSOP-10封装。jtm4060对电池充电分为预充（ Pre-charge ）、恒流（CC/ConstantCurrent）、恒压（CV/Constant oltage）过程，恒流充电电流通过外部电阻决定，恒压充电电压可通过外部电阻微调。jtm4060集成过压及短路保护，确保充电芯片安全工作。jtm4060集成智能电池检测功能及超时错误恢复功能，方便用户使用。

二.产品特点(Features)
适用于单节或两节锂离子/锂聚合物高
效率电流模 PWM 充电器
0.5％的充电电压控制精度
可编程充电电流控制
恒压充电电压值可通过外接电阻微调
智能电池检测
软启动
开关频率 600KHz
LED 充电状态指示
短路检测，保护
电池充电过压保护
输入管脚最大耐压 20V
充电截止时间外置电容可调
工作环境温度范围：-20℃～70℃
MSOP-10 封装

三,应用范围 (Applications)
手持设备
充电器
移动仪器

四.下载产品资料PDF文档

JTM4060

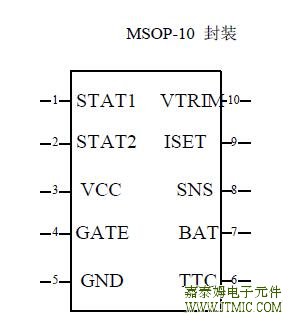

五,产品封装图 (Package)

序号	符号	I/ O	描述
1	STAT1	O	(STAT1) 绿	(STAT2) 红	描述
2	STAT2	O	灭	灭	没有充电或无电池
			灭	亮	正在充电
			亮	灭	充电完成
			灭	0.5Hz 脉冲	故障状态 （超时和过压）
3	VCC	I	输入电源
4	GATE	O	输出开关驱动
5	GND	-	模拟地
6	TTC	-	振荡器外接电容，确定充电时间限制，当引脚接地，取消限制
7	BAT	I	电池检测输入端&电流检测输入负端
8	SNS	I	电流检测输入正端
9	ISET	I	外接电阻设置预充电，恒流充电和截止充电电流
10	VTRIM	I	外接电阻，与地或者与 BAT 脚之间，微调恒压值

六.电路原理图

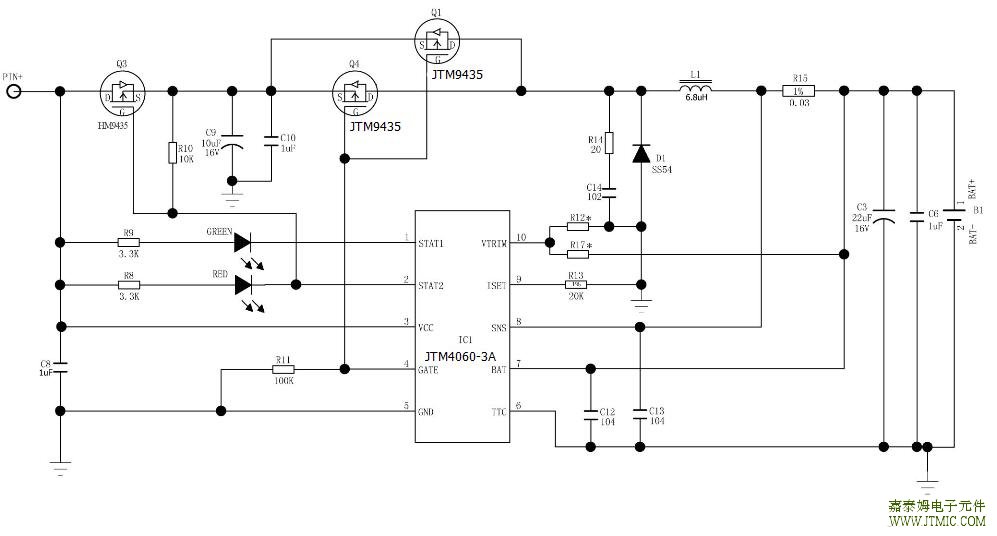

3A电路原理图

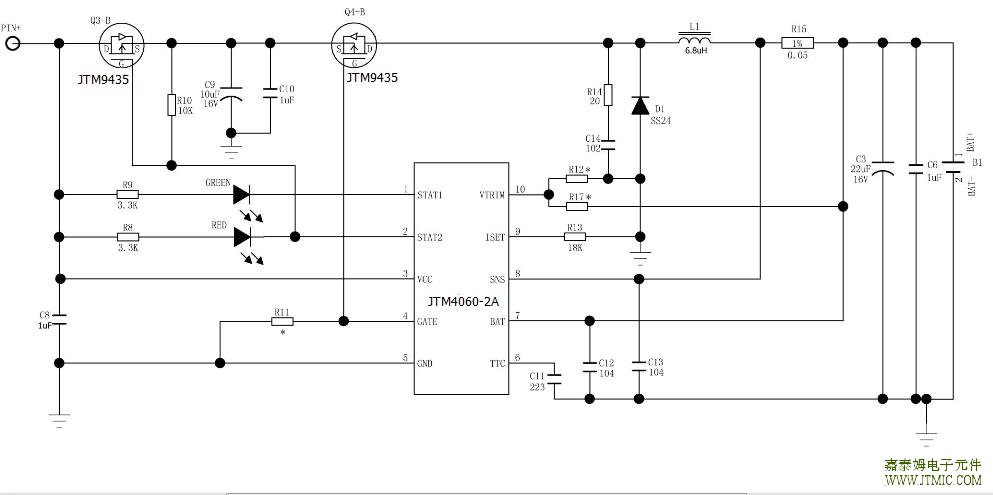

2A电路原理图

七,功能概述

同时，当充电电流在 RSNS 电阻两端的压降为 VITERM 的两倍时，芯片内部会产生一个
TAPE 信号，如果在半个小时后充电电流仍然没有下降到 VITERM，充电截至。

充电电压设定
电池电压检测 BAT 和 GND 脚之间的压差。
当单节电池电压低于 2V，双节电池电压低于 4V 时进入短路电流检测模式；当单节电
池电压低于 3V，双节电池电压低于 6V 时进入预充电模式；单节电池充电截止电压为 4.2V，双节为 8.4V。
充电完成后，如果单节电池由于电流泄露下降到 4.1V 以下，双节 8.2V 以下时，进入再充电周期。

八,相关产品

2节锂电充电IC
型号	电池数量	工作模式	工作电压	最大	工作电流	恒流恒压	输出电压	开关频率	封装
				充电电流		精度
JTM8203	两节	线性，内置MOS	9V-16V	1A	0.26mA	1%	8.4V		SOP-8L
JTM8202	两节	开关式，内置MOS	9V-16V	2A	0.26mA	1%	8.4V	780KHz	SOP-8L
JTM8207	两节	开关式，外置MOS	8.9V-20V	2A	3.5mA	1%	8.4V	500KHz	SOP-8L
JTM4060	单节/两节	开关式，外置MOS	最大20V	3A		1%	4.2V/CELL	600KHz	MSOP-10
JTM4061	单节/两节	开关式，外置MOS	4.5V-12V	2A	5mA	1%	4.175V/CELL	400KHz	TSSOP-14
JTM4062	两节	开关式，外置MOS	7.5V-28V	5A	1.55mA	1%	8.4V	300KHz	TSSOP-16
多节锂电充电IC
型号	电池数量	工作模式	工作电压	最大	工作电流	恒流恒压	输出电压	开关频率	封装
				充电电流		精度
JTM4063	三节	开关式，外置MOS	7.5V-28V	5A	1.75mA	1%	12.6V	300KHz	TSSOP-16
JTM4064	四节	开关式，外置MOS	7.5V-28V	5A	1.95mA	1%	16.8V	300KHz	TSSOP-16
JTM4065	1-6节可设置	开关式，外置MOS	7.5V-28V	5A	1.7mA	1%	可调	300KHz	TSSOP-16
型号	输入电压	最大充电电流	充电类型	单节截止电压	封装形式
JTM4058	2.6-7.5V	250mA	1到8节镍镉/镍氢电池充电IC	1.35V	SOP-8
JTM4059	2.3-6.5V	1.2A	1到3节镍镉/镍氢/镍锌电池充电IC	1.35V	ESOP8
JTM4059B	3.1-6.5V	1A	1到4节镍镉/镍氢电池充电IC	1.35V	ESOP8
JTM4068	7.5-28V	扩流5A	2-17节镍氢电池充电IC	1.35V	TSSOP16
JTM4067	7.5-28V	扩流5A	单节/多节铅酸电池充电IC	3.6V	TSSOP16
型号	输入耐压	检测电压范围	检测电	输出形式	工作电流	封装	直接替代型号
			压精度
JTM61C/NXX2	12V	1.1/1.8/2.0/2.1/2.2/2.4/2.5/	2%	CMOS/N沟道	1.1uA	SOT-23	XC61FC(N)/XC61CC(N)/
		2.7/2.8/3.0/3.3/3.5/3.6/					RT9808/RT9809/AIC1680/
		3.9/4.0/4.2/4.4/5.0V					AP8822/S808/UT81XX
JTM70XX	12V	1.1/1.8/2.0/2.1/2.2/2.4/2.5/	2%	CMOS/N沟道	1.1uA	SOT-23	HT70XX/KIA70XX
		2.7/2.8/3.0/3.3/3.5/3.6/				SOT-89
		3.9/4.0/4.2/4.4/5.0V				TO-92
JTM6100	6.5V	1.2V以上，可以设置	2%	CMOS	1.8uA	SOT-25
JTM809系列	6V	2.63V/2.93V/3.08V/	1%	CMOS	1.0uA	SOT-23	MAX809/
		4.00V/4.38V/4.63V					IMP809/AME8500
JTM810系列	6V	2.63V/2.93V/3.08V/	2%	CMOS	8.0uA	SOT-23	MAX810/IMP810
		4.38V/4.63V
JTM811系列	6V	2.93V/4.00V/	2%	CMOS	8.0uA	SOT-143	MAX811/IMP811
		4.38V/4.63V
我司的JTM61C/NXXXMR/SOT-23有如下优点：
1.耐压可达12V
2.静态电流小，只有1uA(典型值).
3.输出方式有N沟道和CMOS 2种.
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值，
可以每隔0.1V定制.
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V
6.封装采用金线，全测产品，一致性好，品质稳定.
我司的JTM70XXMR/PR SOT-23/SOT-89有如下优点：
1.耐压可达12V
2.静态电流小，只有1uA(典型值).
3.输出方式是N沟道输出.
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值，
可以每隔0.1V定制.
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V
6.封装采用金线，全测产品，一致性好，品质稳定.
