一,产品概述(General Description)
JTM4062 是 PWM 降压模式双节锂电池充电管理集成电路,独立对锂电池充电进行自动管理,具有封装外形小,外围元器件少和使用简单等优点。
JTM4062 具有恒流和恒压充电模式,非常适合锂电池的充电。在恒压充电模式,JTM4062将电池电压调制在 8.4V,精度为±1%;在恒流充电模式,充电电流通过一个外部电阻设置。对于深度放电的锂电池,当电池电压低于5.6V 时,JTM4062用所设置的恒流充电电流的15%对电池进行涓流充电。在恒压充电阶
段,充电电流逐渐减小,当充电电流降低到外部电阻所设置的值时,充电结束。在充电结束状态,如果电池电压下降到8V时,自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时,JTM4062自动进入睡眠模式。其它功能包括输入低电压锁存,电池温度监测,电池端过压保护和充电状态指示等。JTM4062 采用 16 管脚 TSSOP 封装。
二.产品特点(Features)
宽输入电压范围:7.5V 到 28V
对两节锂电池完整的充电管理
充电电流达 5A
PWM 开关频率:300KHz
恒压充电电压精度: ±1%
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
充电结束电流可由外部电阻设置
电池温度监测功能
自动再充电功能
充电状态和充电结束状态指示
软启动功能
电池端过压保护
工作环境温度:-40℃ 到 +85℃
采用 16 管脚 TSSOP 封装
产品无铅,无卤素元素,满足 RoHS
三,应用范围 (Applications)
便携式 DVD,对讲机
笔记本电脑
备用电池应用
便携式工业和医疗仪器
电动工具
独立电池充电器
四.下载产品资料PDF文档
![]() |
JTM4062 |
五,产品封装图 (Package)

管脚序号 | 名称 | 说明 |
1 | VG |
内部电压调制器输出。为内部驱动电路提供电源,在 VG 管脚和 VCC 管脚之间接一个 100nF 的电容。 |
2 | PGND | 功率地 |
3 | GND | 模拟地 |
4 | CHRG |
漏极开路输出端。在充电状态,内部晶体管将此管脚拉到低电平; 否则,此管脚为高阻状态。 |
5 | DONE |
漏极开路输出端。在充电结束状态,内部晶体管将此管脚拉到低 电平;否则,此管脚为高阻状态。 |
6 | TEMP |
电池温度监测输入端。在此管脚到地之间连接一个负温度系数的 热敏电阻。 |
7 | EOC |
充电结束电流设置端。将此管脚直接接到地或者通过一个电阻接 到地。 |
8 | COM1 | 回路补偿输入端 1。在此管脚到地之间接一个 470pF 的电容。 |
9 | COM2 |
回路补偿输入端 2。在此管脚到地之间串联连接一个 120Ω 的电 阻和一个 220nF 的电容。 |
10 | test | 测试端。需将此管脚接到地。 |
11 | COM3 | 回路补偿输入端 3。在此管脚到地之间接一个 100nF 的电容。 |
12 | NC | 没有连接 |
13 | CSP |
充电电流检测正输入端。此管脚和BAT管脚测量充电电流检测电 阻RCS两端的电压,并将此电压信号反馈给芯片进行电流调制。 |
14 | BAT |
电池电压检测输入端和充电电流检测负输入端。内部高精度电阻 分压网络连接到此管脚,同高精度的电压参考源和运算放大器一 起决定了恒压充电电压。 |
15 | VCC |
外部电源输入端。VCC 也是内部电路的电源。此管脚到地之间 需要接一个滤波电容。 |
16 | DRV | 驱动片外 P 沟道 MOS 场效应晶体管的栅极。 |

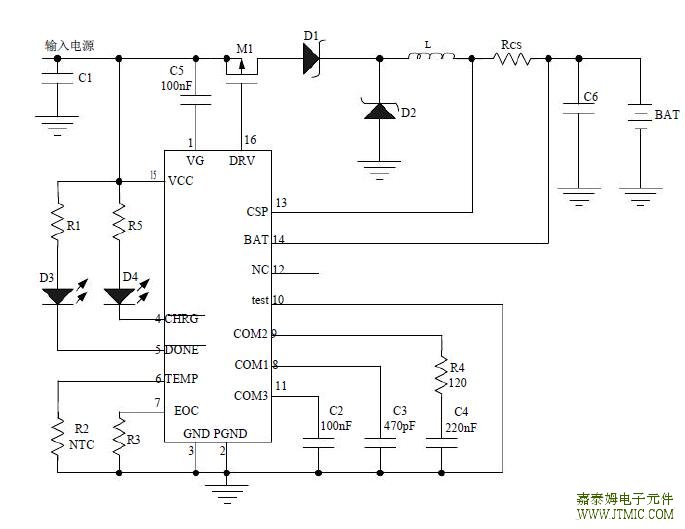

六.电路原理图

七,功能概述
JTM4062是PWM降压型锂电池充电管理芯片,具有恒流恒压充电模式。恒流充电电流由连接于CSP管脚和
BAT管脚之间的电流检测电阻RCS设置,在恒压充电模式,电池电压为8.4V,精度为1%。
当VCC管脚电压大于低压锁存阈值,并且大于电池电压时,充电器正常工作,对电池充电。如果电池电
压低于5.6V,充电器自动进入涓流充电模式,此时充电电流为所设置的恒流充电电流的15%。当电池电压
大于5.6V,充电器进入恒流充电模式,此时充电电流由内部的200mV基准电压和一个外部电阻RCS设置,
即充电电流为200mV/RCS。当电池电压继续上升接近恒压充电电压时,充电器进入恒压充电模式,充电电
流逐渐减小。当充电电流减小到EOC管脚电阻设置的值时,充电结束,DRV管脚输出高电平。漏极开路输出
管脚内部的晶体管关断,输出为高阻态;另一个漏极开路输出管脚内部的晶体管接通,
输出低电平,以指示充电结束状态。BAT管脚之间的电流检测电阻RCS设置,在恒压充电模式,电池电压为8.4V,精度为1%。
当VCC管脚电压大于低压锁存阈值,并且大于电池电压时,充电器正常工作,对电池充电。如果电池电
压低于5.6V,充电器自动进入涓流充电模式,此时充电电流为所设置的恒流充电电流的15%。当电池电压
大于5.6V,充电器进入恒流充电模式,此时充电电流由内部的200mV基准电压和一个外部电阻RCS设置,
即充电电流为200mV/RCS。当电池电压继续上升接近恒压充电电压时,充电器进入恒压充电模式,充电电
流逐渐减小。当充电电流减小到EOC管脚电阻设置的值时,充电结束,DRV管脚输出高电平。漏极开路输出
管脚内部的晶体管关断,输出为高阻态;另一个漏极开路输出管脚内部的晶体管接通,
在充电结束状态,如果断开输入电源,再重新接入,将开始一个新的充电周期;如果电池电压下降到再
充电阈值4V/节,那么也将自动开始新的充电周期。
当输入电压掉电时,JTM4062自动进入睡眠模式,内部电路被关断。
为了监测电池温度,需要在TEMP管脚和GND管脚之间连接一个10kΩ的负温度系数的热敏电阻。如果电
池温度超出正常范围,充电过程将被暂停,直到电池温度回复到正常温度范围内为止。
JTM4062内部还有一个过压比较器,当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时,如
果BAT管脚电压上升到恒压充电电压的1.08倍时,过压比较器动作,关断片外的P沟道MOS场效应晶体管,
充电器暂时停止,直到BAT管脚电压回复到恒压充电电压以下。在某些情况下,比如在电池没有连接到
充电器上,或者电池突然断开,BAT管脚的电压可能会达到过压保护阈值。此为正常现象。
八,相关产品
2节锂电充电IC | |||||||||
型号 | 电池数量 | 工作模式 | 工作电压 | 最大 | 工作电流 | 恒流恒压 | 输出电压 | 开关频率 | 封装 |
充电电流 | 精度 | ||||||||
JTM8203 | 两节 | 线性,内置MOS | 9V-16V | 1A | 0.26mA | 1% | 8.4V | SOP-8L | |
JTM8202 | 两节 | 开关式,内置MOS | 9V-16V | 2A | 0.26mA | 1% | 8.4V | 780KHz | SOP-8L |
JTM8207 | 两节 | 开关式,外置MOS | 8.9V-20V | 2A | 3.5mA | 1% | 8.4V | 500KHz | SOP-8L |
JTM4060 | 单节/两节 | 开关式,外置MOS | 最大20V | 3A | 1% | 4.2V/CELL | 600KHz | MSOP-10 | |
JTM4061 | 单节/两节 | 开关式,外置MOS | 4.5V-12V | 2A | 5mA | 1% | 4.175V/CELL | 400KHz | TSSOP-14 |
JTM4062 | 两节 | 开关式,外置MOS | 7.5V-28V | 5A | 1.55mA | 1% | 8.4V | 300KHz | TSSOP-16 |
多节锂电充电IC | |||||||||
型号 | 电池数量 | 工作模式 | 工作电压 | 最大 | 工作电流 | 恒流恒压 | 输出电压 | 开关频率 | 封装 |
充电电流 | 精度 | ||||||||
JTM4063 | 三节 | 开关式,外置MOS | 7.5V-28V | 5A | 1.75mA | 1% | 12.6V | 300KHz | TSSOP-16 |
JTM4064 | 四节 | 开关式,外置MOS | 7.5V-28V | 5A | 1.95mA | 1% | 16.8V | 300KHz | TSSOP-16 |
JTM4065 | 1-6节可设置 | 开关式,外置MOS | 7.5V-28V | 5A | 1.7mA | 1% | 可调 | 300KHz | TSSOP-16 |
型号 | 输入电压 | 最大充电电流 | 充电类型 | 单节截止电压 | 封装形式 | ||||
JTM4058 | 2.6-7.5V | 250mA | 1到8节镍镉/镍氢电池充电IC | 1.35V | SOP-8 | ||||
JTM4059 | 2.3-6.5V | 1.2A | 1到3节镍镉/镍氢/镍锌电池充电IC | 1.35V | ESOP8 | ||||
JTM4059B | 3.1-6.5V | 1A | 1到4节镍镉/镍氢电池充电IC | 1.35V | ESOP8 | ||||
JTM4068 | 7.5-28V | 扩流5A | 2-17节镍氢电池充电IC | 1.35V | TSSOP16 | ||||
JTM4067 | 7.5-28V | 扩流5A | 单节/多节铅酸电池充电IC | 3.6V | TSSOP16 | ||||
型号 | 输入耐压 | 检测电压范围 | 检测电 | 输出形式 | 工作电流 | 封装 | 直接替代型号 | ||
压精度 | |||||||||
JTM61C/NXX2 | 12V | 1.1/1.8/2.0/2.1/2.2/2.4/2.5/ | 2% | CMOS/N沟道 | 1.1uA | SOT-23 | XC61FC(N)/XC61CC(N)/ | ||
2.7/2.8/3.0/3.3/3.5/3.6/ | RT9808/RT9809/AIC1680/ | ||||||||
3.9/4.0/4.2/4.4/5.0V | AP8822/S808/UT81XX | ||||||||
JTM70XX | 12V | 1.1/1.8/2.0/2.1/2.2/2.4/2.5/ | 2% | CMOS/N沟道 | 1.1uA | SOT-23 | HT70XX/KIA70XX | ||
2.7/2.8/3.0/3.3/3.5/3.6/ | SOT-89 | ||||||||
3.9/4.0/4.2/4.4/5.0V | TO-92 | ||||||||
JTM6100 | 6.5V | 1.2V以上,可以设置 | 2% | CMOS | 1.8uA | SOT-25 | |||
JTM809系列 | 6V | 2.63V/2.93V/3.08V/ | 1% | CMOS | 1.0uA | SOT-23 | MAX809/ | ||
4.00V/4.38V/4.63V | IMP809/AME8500 | ||||||||
JTM810系列 | 6V | 2.63V/2.93V/3.08V/ | 2% | CMOS | 8.0uA | SOT-23 | MAX810/IMP810 | ||
4.38V/4.63V | |||||||||
JTM811系列 | 6V | 2.93V/4.00V/ | 2% | CMOS | 8.0uA | SOT-143 | MAX811/IMP811 | ||
4.38V/4.63V | |||||||||
